系留无人机的系统组成

系留无人机的系统组成

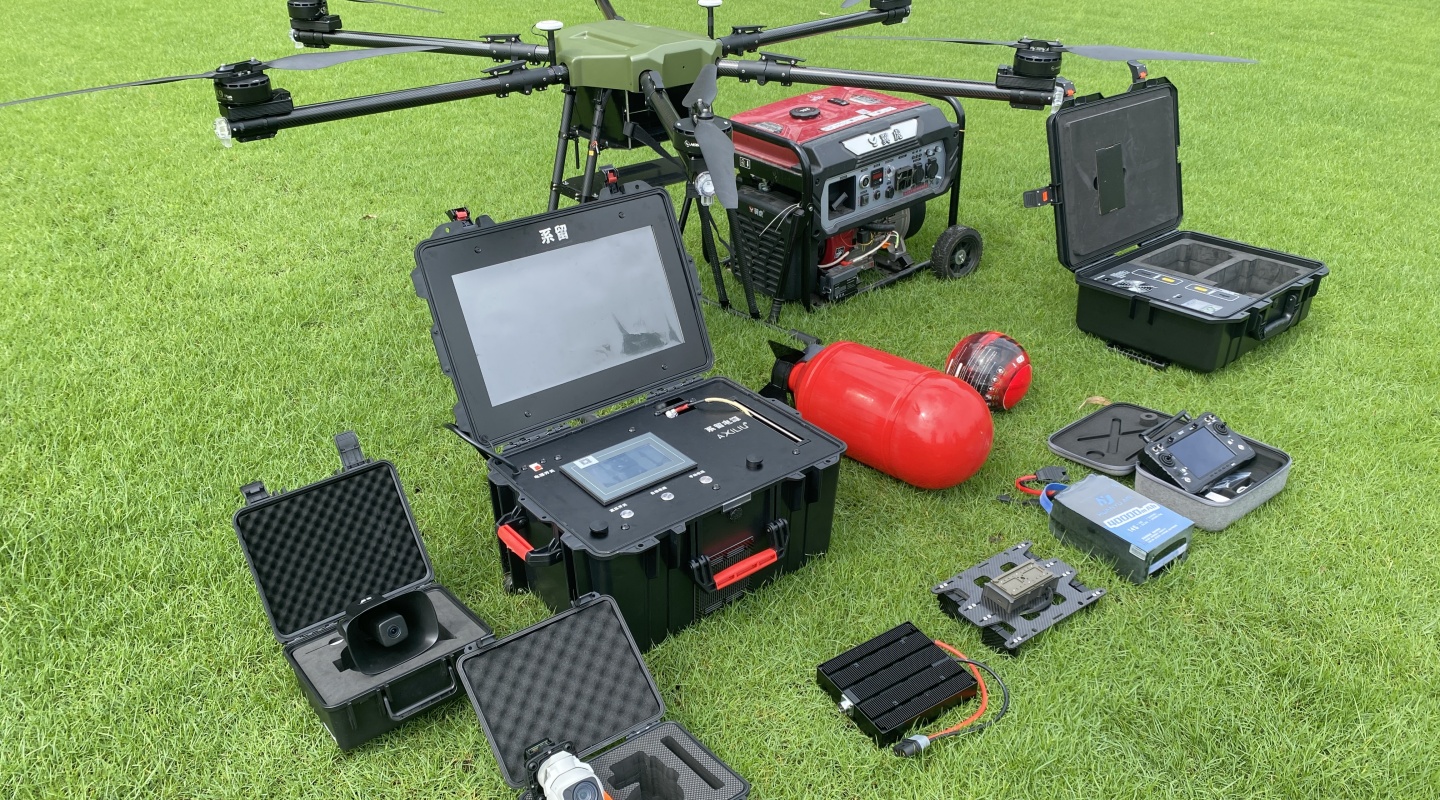

系留无人机系统通过地面电源供电实现长期滞空，其核心组成如下：

一、空中平台组件

多旋翼飞行器‌：‌

作为空中载体，具备悬停与飞行控制能力，通常采用4轴8桨等稳定构型。

机载电源模块‌：‌

接收地面通过系留电缆传输的高压直流电，并为飞行器及任务载荷供电。

空中稳压模块‌：‌

确保无人机接收的电压稳定，具备过载保护功能。

备用电池‌：‌

供电异常时提供应急电力，保障安全降落。

二、地面供电与管理组件

地面电源设备‌：‌

将交流电转换为高压直流电，通过系留线缆传输至空中平台。

系留电缆收放系统‌：‌

放线器与同步绕线轮‌：协同管理电缆收放，避免缠绕。

摆动组件‌：

引导电缆均匀收卷，减少磨损。

电源管理模块‌：

实时监控供电数据，调节电池组状态以优化稳定性。

系留综合控制箱‌：‌

集成地面电源和线缆收放机构，部分系统包含发电机。

三、系留电缆

超轻型光电复合缆‌：

兼具电力传输与数据通信功能，支持百米级高度作业。

四、控制与任务系统

地面控制系统‌：‌

远程操控飞行状态，通过线缆或无线通信实时监控任务执行。

任务载荷‌：‌

根据场景配置照明灯组、通信基站、光电吊舱等设备。

五、支撑结构

箱体/起落台‌：提供设备收纳空间及无人机起降平台。

系统协作流程‌：地面电源转换电能----经系留电缆传输----机载电源稳压供电----飞行平台搭载任务载荷执行作业，同时电缆收放系统与备用电源保障连续性与安全性。
